INTRODUCCIÓN:
La separación por gravedad en cámaras decantadoras es un método relativamente económico utilizado para separar impurezas flotantes y sedimentables de efluentes líquidos. Usualmente y desde hace mucho tiempo se utilizan grandes cámaras rectangulares, cuya eficiencia depende del Área y del Caudal de efluente a ser tratado.
En estas cámaras solo son separadas la porción de partículas cuya velocidad de flotación es inferior a la tasa Caudal/Área denominada Tasa Superficial.

El Interceptor “TPF”
Las mayores restricciones a los vuelcos de aceites, grasas e hidrocarburos a los cursos receptores de efluentes, impuestos hoy día por las autoridades, condujo al desarrollo de sistemas más eficientes de remoción. Uno de los sistemas más desarrollados en las últimas décadas es el Interceptor TPF.
El Interceptor “TPF” es un módulo que contiene una cantidad determinada de placas inclinadas por las que circula el efluente, de manera de obtener una superficie específica equivalente a casi 25 veces su superficie en planta, con el agregado de una etapa de aire difuso para ayudar a las partículas oleofílicas a su flotación.
Estudios de laboratorio y experiencias en campo realizados por el American Petroleum Institute (A.P.I.) avalan la eficiencia del sistema en el Manual de Disposición de Efluentes de Refinerías”



Con este sistema se obtienen las siguientes ventajas:

• Construcción compacta.
• Gran eficiencia de remoción (90/95%).
• No es afectado por factores adversos externos como temperatura, vientos, etc.
• No posee partes móviles mecánicas.
• Mínimo costo de operación y mantenimiento.
• Separación de Materias Flotantes y Sólidos Sedimentables en un solo equipo.
• Operación continua.



DIAGRAMA DE FUNCIONAMIENTO:

1. Ingreso del Influente a tratar.
2. Bafle de distribución de flujo.
3. Conjunto de Placas Inclinadas.
4. Colector de Flotantes o Aceites.
5. Vertedero de salida de clarificado.
6. Salida del efluente tratado.
7. Salida de lodos sedimentados.

DESCRIPCION TECNICA:

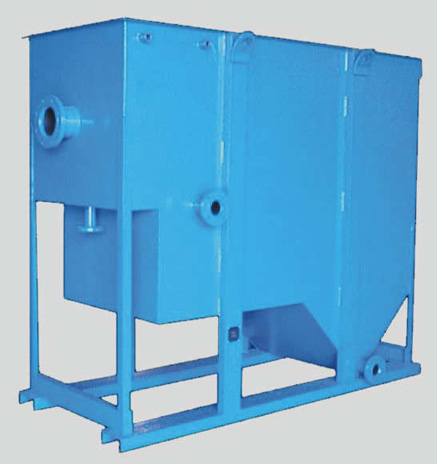

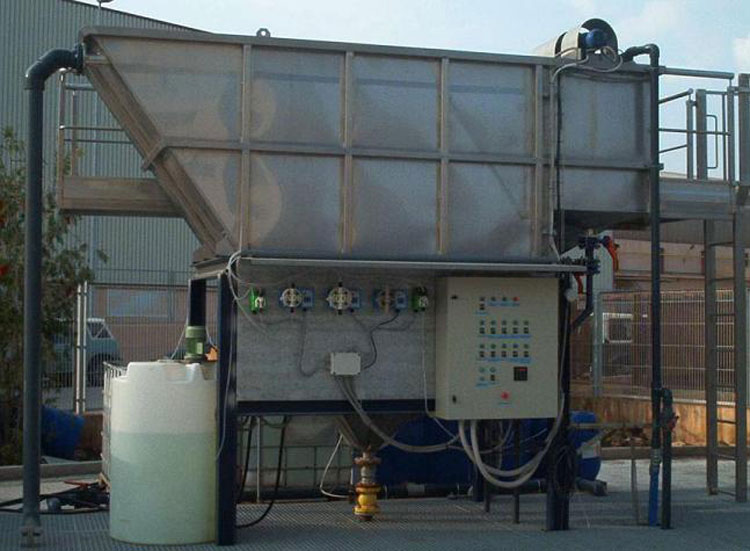

El Módulo Interceptor TPF se compone de los siguientes compartimentos compuesto por:

• Un (1) Tanque de tratamiento construido en chapa de Acero al Carbono o Acero Inoxidable con refuerzos estructurales, protección epoxídica para hidrocarburos y/o grasas interior y antióxido y esmalte externo. Incluye escalera de acceso y plataforma para inspección.
• Un (1) Módulo de Placas Inclinadas Paralelas “Pack TPF” instalado dentro del tanque de tratamiento.
• Un (1) Vertedero distribuidor de ingreso Un (1) Skimmer a paletas de accionamiento eléctrico para extracción de grasas o aceites sobrenadantes.
• Tubos vertederos de salida de líquido clarificado y cañerías hasta cámara de salida de efluente tratado.
• Cañería, válvulas y difusor para aire difuso, pertenecientes al equipo.
• Cañería y válvulas de purga de lodos y arenas decantados.

Los separadores Agua/Aceite de la línea TPF remueven hidrocarburos no emulsionados permitiendo obtener efluentes con menos de 10 mg/l de gotas mayores a 20 µm. El proceso de separación se realiza por medio de placas coalescentes inclinadas dispuestas de tal manera de inducir a las gotas de hidrocarburos a adherirse a las mismas.
Los hidrocarburos separados pueden almacenarse temporariamente en una cámara dispuesta para tal fin.
Las placas inclinadas facilitan la decantación de sólidos sin obturar los canales de circulación de líquido. Una cámara de lodos permite almacenar a los sólidos decantados lejos de la corriente líquida de manera de no interferir en el
proceso de separación. El aceite separado y el agua clarificada son descargados por gravedad. Admite la operación con caudales variables.
