Prensa deshidratadora de Bandas ACTILOD P.H.

DESCRIPCION TECNICA:
La Prensa de Bandas Continuas fabricada por ACTILOD P.H. ha sido diseñada para el deshidratado mecánico y continuo de distintos tipos de lodos provenientes de Plantas de Tratamiento Efluentes Cloacales e Industriales.
Su principio de funcionamiento es básicamente el de filtración mecánica por presión entre dos telas filtrantes, obteniéndose a la salida tortas con concentraciones de sólidos entre el 20 y 25% dependiendo del tipo de lodo a
tratar.

prensapdb004

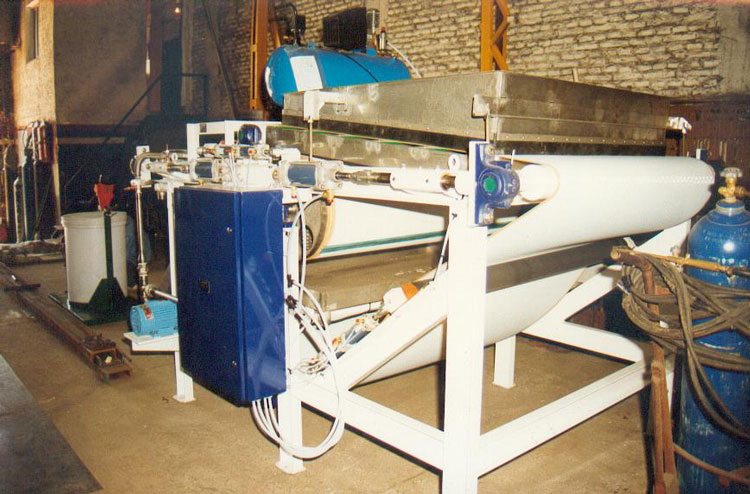

PRENSA DE BANDAS EN PROCESO DE ARMADO EN TALLER

FUNCIONAMIENTO:
El lodo a deshidratar es previamente acondicionado mediante la dosificación de reactivos aglutinantes y floculación mecánica.
El lodo acondicionado ingresa a la prensa en la Tolva de Carga y se distribuye uniformemente sobre una de las bandas en movimiento, produciéndose en esta zona un percolado por gravedad, formándose una capa de lodo densa y drenando el agua hacia una bandeja colectora de percolado.
Luego de la etapa de percolado el lodo ingresa a la zona de prensado suave mediante el aumento gradual de la presión entre las bandas y pasando por tambores perforados, drenando el agua remanente hacia otra bandeja colectora.
El lodo ya más compacto ingresa a la zona de prensado final. Aquí la presión y fuerzas de corte aplicadas al lodo aumentan en forma gradual debido a la variación del ángulo de contacto de las bandas filtrantes.
La torta de lodos obtenida se va separando de las bandas por medio de cuchillas rascadoras plásticas.
Las bandas se mantienen limpias mediante dos conjuntos rociadores de agua a presión, montados en cajas a fin de evitar aerosoles en el ambiente.

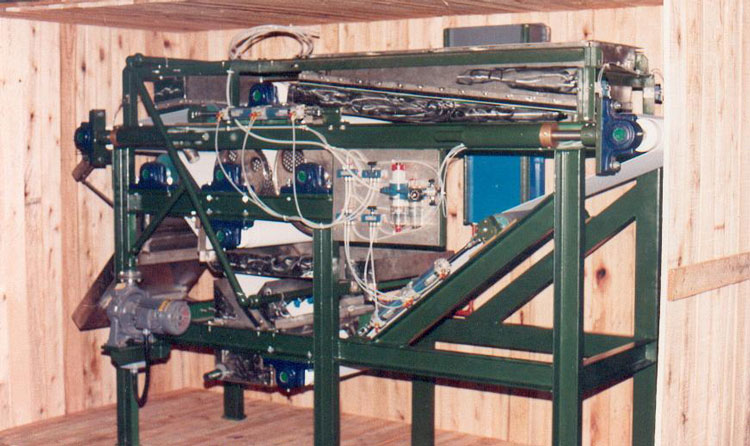

prensapdb002

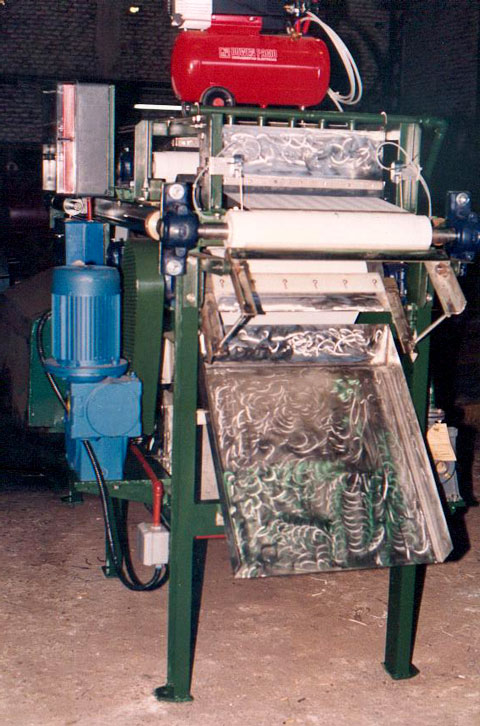

prensapdb005

EQUIPAMIENTO DE LA PRENSA:

  • Accionamiento mediante conjunto MotorReductor.
  • Variador Continuo de Velocidad.
  • Sistemas tensores individuales para cada banda.

prensapdb001

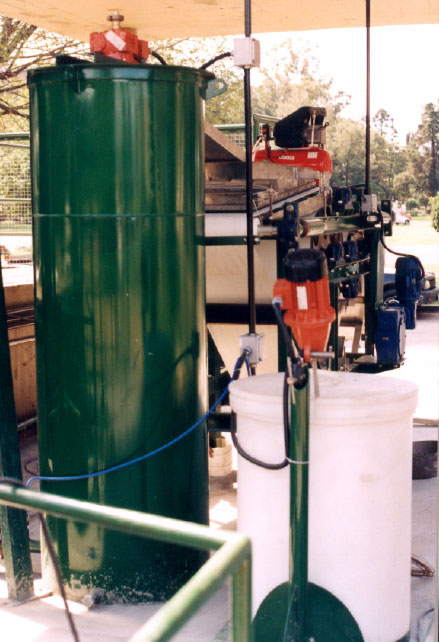

SISTEMA DE FLOCULACION INSTALADO

  • Sistema alineador neumático para cada banda, que corrigen automáticamente desplazamientos laterales de las bandas en movimiento.
  • Electrobomba de presurización de agua de lavado de bandas.
    Compresor de Aire.
  • Floculador.
  • Sistema de Dosificación de Floculante.
  • Tablero automático de comando con sensor de movimiento.
